La industria 4.0 es un plan estratégico de alta tecnología propuesto por el gobierno de Alemania, el concepto correspondiente en China es "hecho en China 2025", el Ministerio de industria y la Academia china de ingeniería definen la versión china de los objetivos centrales de la industria 4.0 como fabricación inteligente , esta descripción es muy precisa. Desde la fabricación inteligente y luego se extiende a la fábrica específica, se llama planta inteligente. La fabricación inteligente, la planta inteligente son los dos objetivos industriales más grandes 4.0. Bajo la influencia de la industria 4.0, todos los ámbitos de la vida están comenzando a tener una exploración inteligente.

Descripción del proyecto

Diseño de la solución: instalación y depuración

El cliente tiene una línea de producción anterior de menos de 3 años en el sitio de trituración de basalto, antes adoptaron otros fabricantes nacionales de equipos, mientras que tiene capacidad general y alto costo de mantenimiento, lo que llevó a cambiar la mayoría de los equipos principales en 3 años. Finalmente, el cliente reemplazó dos juegos de trituradora hidráulica de cono HST315, una trituradora de mandíbula PE900x1200 en diciembre de 2015, ahora alberga la trituradora hidráulica de cono de cilindro único HST315 utilizando los mejores métodos actuales de control inteligente en China, después de la transformación de la instalación y la depuración casi un mes, se ha puesto en funcionamiento aproximadamente tres meses. Además, la producción de arena y gravilla es excelente, es muy popular incluso si hay un precio más alto en el mercado de materiales de construcción, por supuesto, los usuarios están muy satisfechos con los productos y servicios de Echo.

Antecedentes del proyecto

China aumentará la inversión en infraestructura, que está influenciada por "The Belt and Road", plan "13th Five-Year". "The Belt and Road" a lo largo de más de 60 países, la construcción de infraestructura se encuentra en el período de aceleración, inversión total o hasta $ 6 billones. 2016 China Railway Corporation planea completar la inversión de 800 millones de yuanes. La inversión en activos fijos ferroviarios del "12º Quinquenio" alcanzará 3.58 billones de yuanes, mientras que la nueva línea de producción de 3.05 millones de kilómetros en operación, en comparación con el "11º Quinquenio" de 47.3% y 109% respectivamente. Las infraestructuras ferroviarias, de carreteras y de otro tipo necesitan una gran cantidad de agregados de arena y grava, por lo que la producción de agregados de arena de alta calidad se ha convertido en una locura para que muchas empresas inviertan.

Los costos de la extracción de arena natural se han vuelto cada vez más altos después de años de minería continua, lo que causa que los recursos naturales de arena se reduzcan rápidamente, la arena natural se haya agotado o casi se haya agotado en muchas áreas, sin embargo, la arena natural es recursos no renovables, algunas áreas las regulaciones para prohibir terminantemente la explotación de la arena natural del río, para mantener el paisaje natural, proteger la presa del dique, proteger el equilibrio ecológico.

Bajo la influencia de las políticas y los factores ambientales, el área de Hebei Shijiazhuang alienta a las empresas a promover el mecanismo de producción de arena para proteger el medio ambiente.

Basalt tiene las ventajas de alta resistencia a la compresión, bajo valor de aplastamiento, fuerte resistencia a la corrosión, buena adherencia, etc. Ha sido reconocido como el mejor material en la construcción de pistas de carreteras, ferrocarriles y aeropuertos del mundo. No solo eso, el basalto también es un agregado de calidad de edificios altos o de concreto liviano, esto es debido a las características de muchos poros y duras, puede hacer que el concreto sea más liviano con la mezcla en concreto, además de aislamiento firme y acústico y aislamiento térmico, es muy favorecido por el principal mercado de materiales de construcción, que es la demanda muy fuerte de material de basalto, mientras que la inversión de basalto tiene una perspectiva brillante.

Configuración del equipo

Según los requisitos de los clientes, el material del producto tiene cinco tipos después de triturar basalto, por lo tanto, entre la configuración de la línea de producción, los ingenieros de Echo Equipment reemplazan equipos de trituración gruesa y fina de baja capacidad y eficiencia según la situación original del equipo de producción, al mismo tiempo una selección de productos de niveles múltiples, equipada con control inteligente de PLC y sistema de eliminación de polvo, lo que garantiza que toda la línea de producción sea altamente eficiente y que proteja el medioambiente.

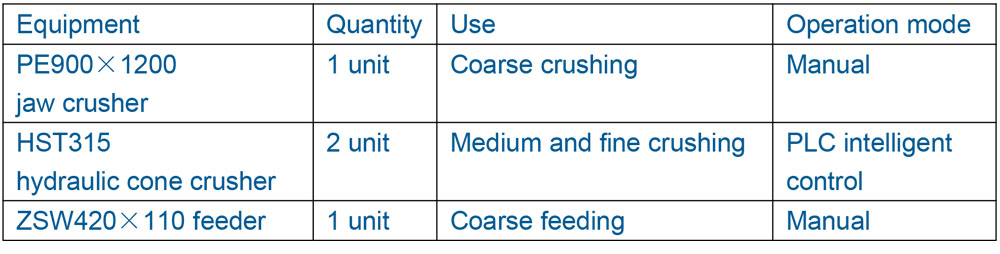

La línea de producción incluye trituradora de mandíbulas PE900 * 1200, dos juegos de trituradora hidráulica de cono HST315, un alimentador vibratorio ZSW420 * 110, cinco juegos de criba vibratoria circular 3Y2160, un cesto de transferencia, un sistema de eliminación de polvo, junto con diez juegos de correa transportador.

Análisis de proceso

El basalto de 20-750 mm después de la separación se transfiere a la trituradora de mandíbula primaria PE900 * 1200 mediante el alimentador vibratorio ZSW420 * 110, luego se tritura hasta 0-300 mm y se transmite a la tolva de transferencia a través del transportador de correa. La bandeja de transferencia está dispuesta debajo de la válvula hidráulica y el alimentador vibratorio pequeño, primero, a través de la alimentación y el transportador a dos juegos de trituradora hidráulica de cono de un solo cilindro HST315, en segundo lugar, ingrese los dos juegos de malla vibratoria circular 3Y2160 y devuelva material de más de 40 mm para transferir Reciclar, por último, los materiales de cribado bajo el producto de cribado de tres juegos de tamiz vibratorio circular 3Y2160.

Saludo inteligente del sistema de control a la "industria 4.0": resalta la trituradora hidráulica de un solo cilindro HST315

El principal equipo utilizado por los clientes es equipo convencional en la industria de trituración de minas doméstica --- trituradora de cono HST315 solo cilindro hidráulico, además de la ventaja del equipo de alta eficiencia, bajo costo, larga vida útil, sistema de control electrónico inteligente se ha convertido en un importante punto culminante de la línea de producción. El sistema de control electrónico inteligente puede proporcionar control manual, control de alimentación constante, modo de operación de control de potencia constante de fila múltiple para que los usuarios elijan; podemos monitorear continuamente la carga real interna de la trituradora y el dispositivo de regulación automático, a fin de optimizar la tasa de utilización de la trituradora, lo que hace que la trituradora pueda reproducir el mejor rendimiento en cualquier momento; Además, el sistema de control electrónico inteligente puede monitorear y alarmar automáticamente y mostrar varios parámetros de operación, y luego comprender en tiempo real el funcionamiento de la trituradora. Como: no puede continuar utilizándose cuando el panel de revestimiento se desgasta hasta el período de reemplazo, se mostrará automáticamente y se activará la alarma en el panel de control.

1. sistema de control central: sistema de control central es un producto de control especial que Echo Equipment para grandes líneas de producción de trituración o clientes con requisitos de control centralizado, toda la unidad de control central del sistema es computadora industrial, y leer el PLC a través de una variedad de tecnología de comunicación ( controlador programable), luego recopilar el estado del equipo, además la computadora envía comandos para controlar el equipo en el sitio de acuerdo con el estado de la escena del equipo, para realizar el control remoto de equipos de información y análisis de registros de equipos, junto con la impresora para imprimir el informe de operación del equipo y otras funciones. El sistema de control central puede realizar la automatización, la inteligencia y la concentración de la línea de producción, que puede cumplir los requisitos de los clientes y lograr la gestión descentralizada, el control centralizado:

1). equipo de control centralizado, control remoto, configuración remota de parámetros.

2) .data records, historical inquiry, data printing, boot time recording, automatic storage run time.

3). sistema flexible, operación conveniente, función potente, recursos compartidos, alto rendimiento de seguridad.

4). la poderosa función de comunicación, la función de expansión del sistema, el control remoto de Internet de las cosas, el usuario puede ver el estado del equipo en cualquier momento.

5). alto grado de operación de equipos de automatización y control difuso. Ahorre mucho en costos de mano de obra y materiales.

6). realizar la visualización de monitoreo, automatización de línea de producción, lograr arranque y parada individual, una tecla para iniciar y detener, un solo interruptor de control e interbloqueo, falla de operación de determinación automática, equipo relacionado con parada automática en condición de falla.

7). complete rápidamente la actualización de la línea de producción basada en la optimización del proceso de producción posterior.

2. Sistema de monitoreo y control remoto (IOT): este sistema permite que todos los dispositivos se integren a la red. Donde sea que estemos, los clientes podrán ver la disponibilidad de la máquina siempre que haya un dispositivo que pueda acceder a internet y acceder a registros históricos remotos monitorizando el sistema de control, además, podemos proporcionar un servicio de advertencia instantáneo, además, cuando la planta de molienda está en problemas, notificaremos de inmediato el tiempo de inactividad del personal relevante y brindaremos un servicio de guía remota, es muy conveniente sin ángulos muertos.
